發布時間：2021-11-11 10:27:30
長期以來，配電設備生產廠家劃分為一次設備和二次設備兩大陣營，電網公司收買過程中也經常向不同的廠商分別收買一次設備和二次設備，然后在設備環節中組合運用，但因此存在不少問題：如一二次設備接口不匹配，兼容性、擴展性、互換性差，成套設備設備繁瑣；短少一二次設備聯動測試機制，發生遙信抖動、設備凝露現象，無法滿足線損核算需求等；一二次設備廠商責任糾紛，出現缺陷互相推諉等。此外，在配電主動化建設中，傳統成套設備較多選用了電磁式互感器用于丈量和取電，但是電磁式互感器因其自身特性，易出現電壓/電流互感器二次側存在短路/開路安全隱患、取電PT鐵磁諧振和易被雷擊損壞等問題，對成套設備作業壽數及安穩性發生晦氣影響。為了處理上述在配電網規劃化建設改造中增量設備配電主動化掩蓋以及一二次設備不匹配等問題，一同結束同期線損處理方針，國家電網于2016年提出《配電設備一二次融合環網箱方案》。一二次融合相關技能的研討、規范化作業的推動、溝通傳感器的運用，是配電設備規范化、設備小型化、設備集成化與運維智能化的必經之路。
一二次融合環網箱展開現狀
近年來，配電網一二次融合智能柱上開關的相關技能已相對老練，包含溝通傳感器技能、固封極柱技能、操控終端技能等技能經過數年來的研討與展開，在多個省、市和區域較大規劃試點運用已獲得了顯著作用在運用范圍內，有用前進了配電主動化作用，在確保短路缺陷研判精確性的根底上，顯著前進單相接地缺陷研判的精確率，并具有線損數據收集、缺陷錄波等功用，在支撐線損精益化處理、就地缺陷快速處置和智能化運維等方面都獲得了較顯著的成效。
在作業數量方面，據EPTC配電網設備調研陳述核算：2019年國網一二次融合斷路器的收買數量為8萬套以上，已超過了傳統柱上斷路器5萬余套的數量，一二次融合斷路器的收買數量正在穩步前進。跟著一二次融合成套設備作業經歷的堆集，將關于設備質量、新技能運用、運維處理方面的前進，提供有用的數據支撐。
規范化方面，由作業內資深專家和業內較有影響力的廠家組成的專委會對此也非常重視，安排一二次融合環網箱相關的規范的編制作業，并已獲得一定作用。其間《配電網10kV及20kV溝通傳感器技能條件》、《12kV智能配電柱上開關通用技能條件》、《12kV配電智能柱上開關實驗技能規范》等集體規范已發布并開始實施，這些規范結合一二次融合環網箱的現狀，關于成套設備選用的溝通傳感器、整體的技能條件、實驗技能規范等做了規范要求，對一二次融合環網箱的規范化作業具有指導意義。
一二次融合環網箱展開的研討方向
經過對一二次融合極柱的研討，將成套設備的各個功用模塊的高度集成化，將高精度溝通傳感器、取電模塊、真空滅弧室一體化固封在開關本體的極柱內，集成滅弧、電壓電流信號收集、取電于一體，結束一二次深度融合。溝通傳感器的選用，使成套設備具有更高的采樣精度和頻度，由此結束對配電網作業情況更多參數、更為精確的監測，為設備的物聯化打下堅實的根底。配電物聯網架構如圖2所示。

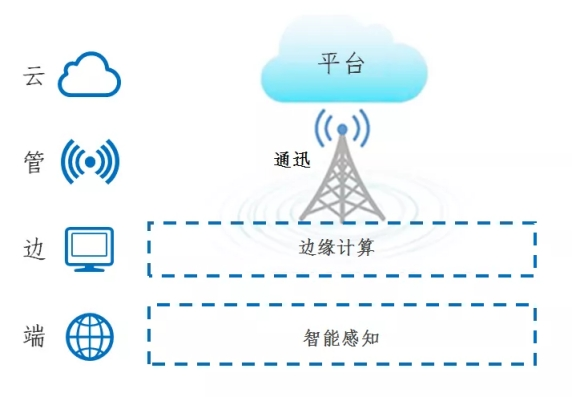

圖2配電物聯網架構
以一二次融智能柱上開關為例，開關本體在融合了傳感器后，成為“端層”的情況感知和履行操控主體的終端單元，在饋線終端側結束“邊層”的邊沿核算，結束數據的集合、收拾和核算，經過光纖或無線網絡發送至平臺層，結束配網作業缺陷剖析、設備運維和處理的方針。將感知才能和互聯、互通、互操作等功用賦予配電開關設備，建立分布式智能協作的配電物聯網系統，結束對配電網的全方位感知、數據融合核算和智能運用。
在融合技能前進、傳感器功用前進、功用顯著增加的情況下，確保成套設備的安穩作業也是一項重要作業。功用、功用的前進，也就意味著相對能耗的增加，所以還需求從取能技能和低功耗規劃這兩方面研討，在供能與功耗之間到達平衡點。
跟著取能技能的展開，取能單元從原有的電磁式PT取電，逐漸向電容取電的辦法改變。取能單元的集成辦法也出現了從外置獨立設備，到在本體外部固定，從而向融合在本體極柱中的趨勢演化，但因此發生的部分放電尤其要關鍵重視，在對應的實驗電壓下確保局放值在束縛范圍內。現在針對一二次融合成套設備取電設備的特殊性，相關規范化作業也正在穩步展開中，將對其運用條件、技能要求、結構要求、實驗檢測等方面進行規范。
在低功耗技能方面，由于一次設備與二次設備的融合程度越來越高，因體積和空間的束縛，取電功率一般只能在1W至15W左右，下降整機功耗將是一個前進作業壽數的有用途徑，下降功耗的辦法包含：選用低功耗系統的電源電路和低功耗微操控器電路規劃及低功耗優化算法。運用低功耗、高轉換功率的DC/DC升降壓穩壓電路，經過將CPU實時調度辦法與主流的節能技能辦法相結合，進行系統級的低功耗優化，然后進一步下降配電終端的功耗。
曾經關于一二次融合智能柱上開關在實驗方面的要求，一般都參閱高壓開關及配電終端各自的實驗規范，但沒有完善的成套設備規范，給成套設備的查驗與整體的技能展開帶來局限性。在2019年，我國電工技能學會發布了《12kV配電智能柱上開關實驗技能規范》集體規范，填補了這項空白。該實驗技能規范比較于傳統愈加習慣配電一二次融合環網箱的展開和用戶的最新要求，關于確保和前進12kV配電智能柱上開關的技能功用、豐富和完善其功用具有指導意義。規范中對成套設備的功用及精確度實驗、單相接地缺陷實驗等項目的監測辦法給出了參閱定見，在實踐實驗運用中，需求相關檢測安排、設備廠家對各項實驗的檢測辦法、技能要求進行驗證，在經過實驗驗證設備功用和功用的一同，對實驗辦法、條件等內容進行優化，使之愈加完善。
為了習慣配電網“數字化、智能化、網絡化”展開的需求，需以剛烈活絡的配電一次網架為根底，以一二次融合成套設備的規范化、精益化、智能化為辦法，加強主動化配備的運用，健全完善中低壓配電網的智能感知系統，結束配電設備情況的全面感知、在線監測、主動預警和智能研判。
依據配電規范化、精益化、智能化的展開趨勢，一二次融合成套設備在中壓配電網規劃將逐漸前進，逐漸全面啟用饋線主動化功用，將饋線主動化與配網分級維護相結合，最小化的快速隔離缺陷區。使用一二次深度融合技能展開，融合收集、通訊、操控等功用，并結合智能型就地饋線主動化技能，將結束設備的廣泛互聯、情況的全面感知、決議方案的快速智能、運維的高效便捷。
