電纜分支箱因受其特有內部規劃構造約束而無法運用以往變電及線路所用的較成熟的驗電,接地工具,特別是全絕緣密封下的驗電作業不斷要挾著檢修人員的平安。近年一些事端的緣由剖析顯現出嚴厲按平安技術措施次第執行的重要性,若按以前的辦法操作,則萬一停錯線路、突然來電,設備帶電顯現缺點或基礎材料過錯等,結果將極為嚴峻。
電纜分支箱的密封電氣構造

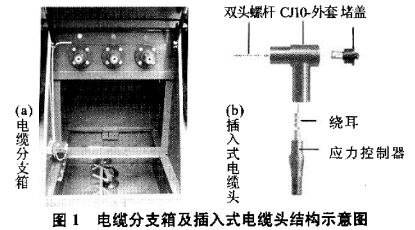

電纜分支箱(構造見圖1)由硅橡膠插入式電纜
終端頭、雙通套管、帶電指示器和不銹鋼箱組成,采用構造緊湊的全封鎖規劃,電纜徹底處于全密封狀態,須先撤除電纜封帽、堵蓋顯露金屬雙頭螺桿才干驗電。以往拆電纜頭前都未驗電,而僅經過察看帶電顯現器來判別電纜能否帶電(規程L1中未明文規則),若帶電顯現器發作缺點而又無其它平安維護措施,則會危及檢修人員的平安。雖然國內多個廠家針對電纜分支箱、箱式變及環網開關柜制造的肘型接地電纜接頭(見圖2)可用來結束最后的接地作業,但無法做到之前電纜頭撤除作業的平安維護,也就無法結束完好的技術措施。而本文研發的電纜分支箱驗電接地工具(見圖3)就圓滿處理了該問題,可結束電纜分支箱停電作業時有必要施行的一系列平安技術措施,確保檢修人員的人身平安。
電纜分支箱驗電接地工具的運用辦法

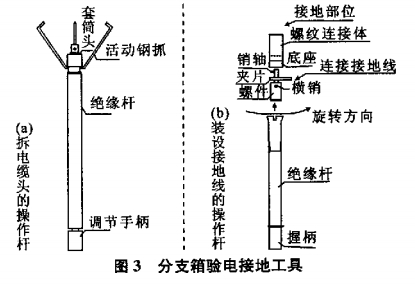

(1)拆電纜頭的操作桿(見圖3a)它可用來撤除電纜封帽、堵蓋。運用辦法為:a)運用旋轉調理手柄調理活動鋼抓到恰當開合度,勾牢被試電纜地點分支箱雙通套管對面的電纜封帽后拔出,顯露電纜堵蓋。b)套筒頭裝上與該電纜堵蓋匹配的套筒,旋轉操作桿擰松堵蓋后邊擰邊拔,堵蓋顯露必定方位后經過旋轉調理手柄調理活動鋼抓,勾住堵蓋邊緣將其拔出,顯露分支箱雙頭螺桿,即撤除作業完畢。
(2) 常規聲光驗電筆用來在雙頭螺桿上驗電。
(3) 裝設接地線的操作桿(見圖3b)它與其它廣家規劃不同,采用帶磁性的接地安裝(其接地線三相一組),可使人在平安活動范圍內不用直觸摸摸分支箱,不用去除金屬雙頭螺桿即可直接裝設接地線，愈加便利平安。運用辦法為:a)先接接地端,后接導體端。接地安裝局部與絕緣操作局部經過磁性吸住,旋轉操作棒,橫銷對應卡口可卡住并帶動旋轉接地安裝。b)將螺紋銜接體(其螺紋規范按現有多數電纜分支箱雙頭螺桿的2種尺寸而定)套在電纜分支箱雙頭螺桿上,旋轉絕緣杅將其擰緊,即接地安裝前端接好。c)推絕緣桿使彈簧縮短旋轉一視點,使銷軸脫出底座槽口,接地線后端螺紋開端受力。旋轉絕緣桿,使夾片與螺紋銜接體和螺件緊密觸摸,即接地安裝后端安裝堅固。d拔出絕緣桿反復操作將三相全部接好,即接地線裝設完畢。
(4) 由運用辦法可見,整個過程都避免讓檢修人員直觸摸摸或許帶電的部位,確保了其人身平安。
